Optics
Präzisionsfertigung metallischer Spiegel

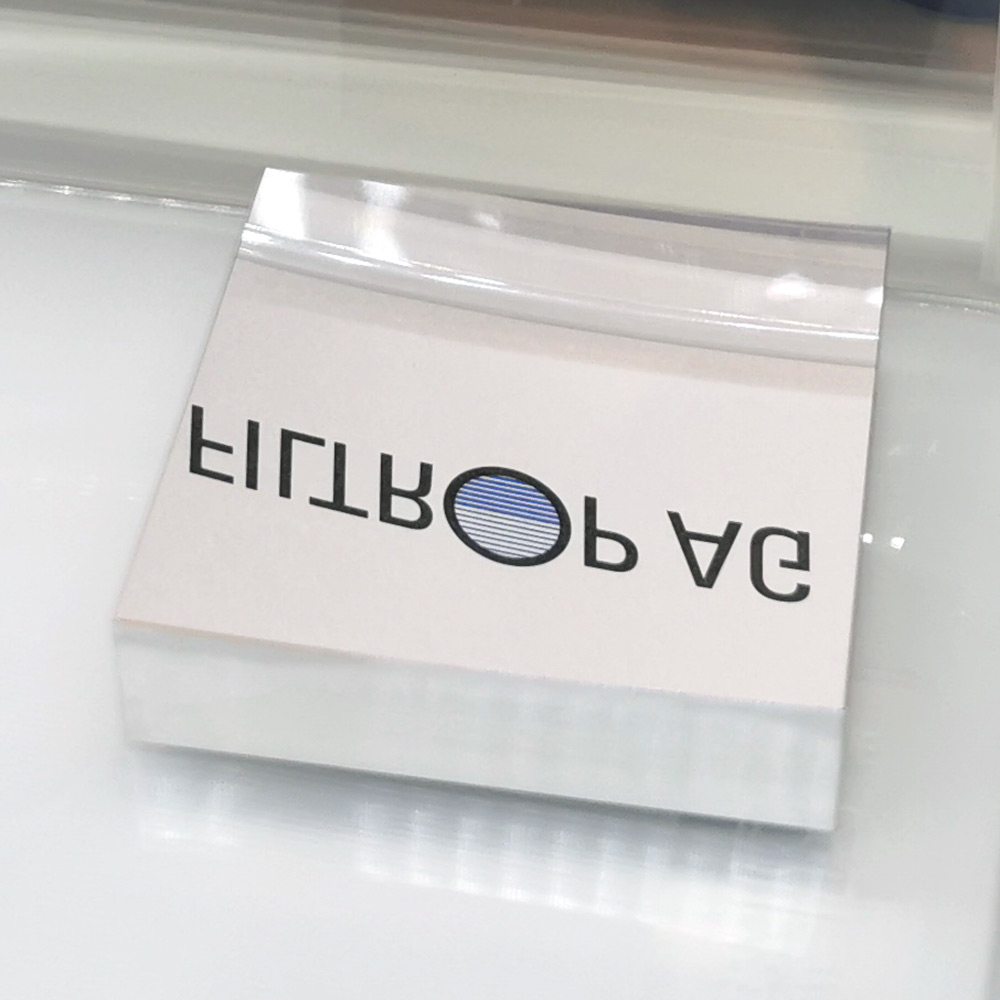

Spiegel auf Trägermaterial Metall können dann zum Einsatz kommen, wenn sich für kleine Stückzahlen oder komplexe Substrat-Geometrien eine Fertigung auf herkömmlichen Glas- und Keramiksubstraten nicht lohnt. Durch Endbearbeitung auf einer Ultrapräzisionsdrehmaschine kann eine hochreflektierende Oberfläche mit einer Oberflächenrauheit von Ra <10 nm realisiert werden. Hierfür arbeitet Filtrop mit einem renommierten Forschungsinstitut zusammen.
Anwendung
- Umlenkspiegel in der Forschung und Entwicklung
- IR-Spiegel
- Strahlführung in der Laser- oder Messtechnik
- Spiegel für die Halbleiterindustrie
- Mess- und Lasertechnik
- Medizintechnik
- Raumfahrt
- Spiegel in Teleskopen
- Spektroskopie
Eigenschaften
- Materialien: Aluminiumlegierungen , Kupfer, Messing und Kunststoffe lassen sich direkt mit Diamant-Werkzeugen bearbeiten. Für die Bearbeitung von Stahllegierungen (bspw. STAVAX), Invar oder ausgewählten Glassorten wird ultraschall-unterstütztes Diamantdrehen eingesetzt.
- Grössen: maximaler Werkstückdurchmesser Ø350 mm, maximales Werkstückgewicht 50 kg. Gerne unterbreiten wir Ihnen ein Angebot für Ihre Wunschgrösse.
- Planität: <0.1 µm bei Ø100 mm
- Parallelität: <1 Bogenminute
- Oberflächengüte: im Bereich von Ra <5 nm
Es sind Planspiegel als auch Sphären- oder Asphärenspiegel möglich, zudem auch Freiformflächen. Kontaktieren Sie uns für eine unverbindliche Abklärung.
Sie interessieren sich für Präzisionsfertigung metallischer Spiegel?
Kontaktieren Sie uns!
